Scanology KSCAN E: Escáner 3D de Precisión para Aplicaciones Industriales
Escanea cualquier cosa, en cualquier momento: El escáner 3D KSCAN E se orienta a inspección crítica: alta exactitud, capturas estables y compatibilidad con automatización. Perfecto para PPAP, auditorías y validaciones exigentes.
Kscan E

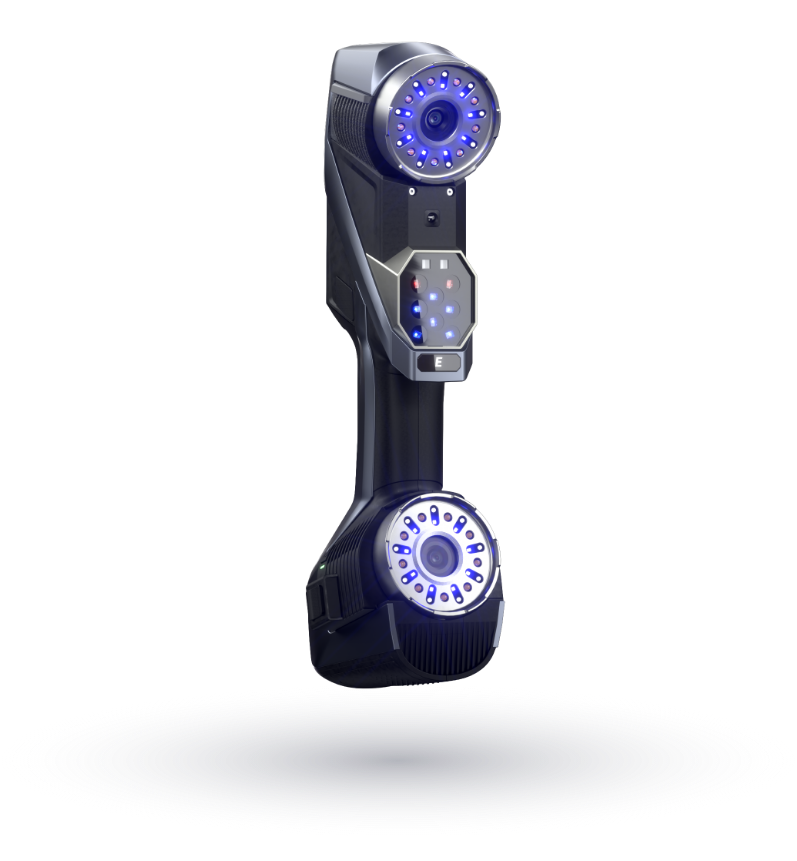

El KSCAN-E insignia es un escáner 3D inteligente, inalámbrico y todo en uno, diseñado para redefinir la medición industrial con una precisión y eficiencia inigualables. Ya sea escaneando grandes superficies o capturando detalles finos, sus 6 modos de funcionamiento garantizan una adquisición de datos completa y de alta calidad. Con un módulo de cómputo integrado y un sistema de doble alimentación, ofrece un funcionamiento inalámbrico fluido para lograr la máxima flexibilidad en cualquier entorno.
Con una precisión de hasta 0,020 mm, el KSCAN-E satisface las exigencias de las aplicaciones más desafiantes. Desde la aeronáutica y la automoción hasta la industria pesada y la energía, el KSCAN-E proporciona una solución 3D precisa, flexible e inteligente, haciendo que todo, desde la verificación de diseño hasta el control de calidad, sea más inteligente y eficiente.

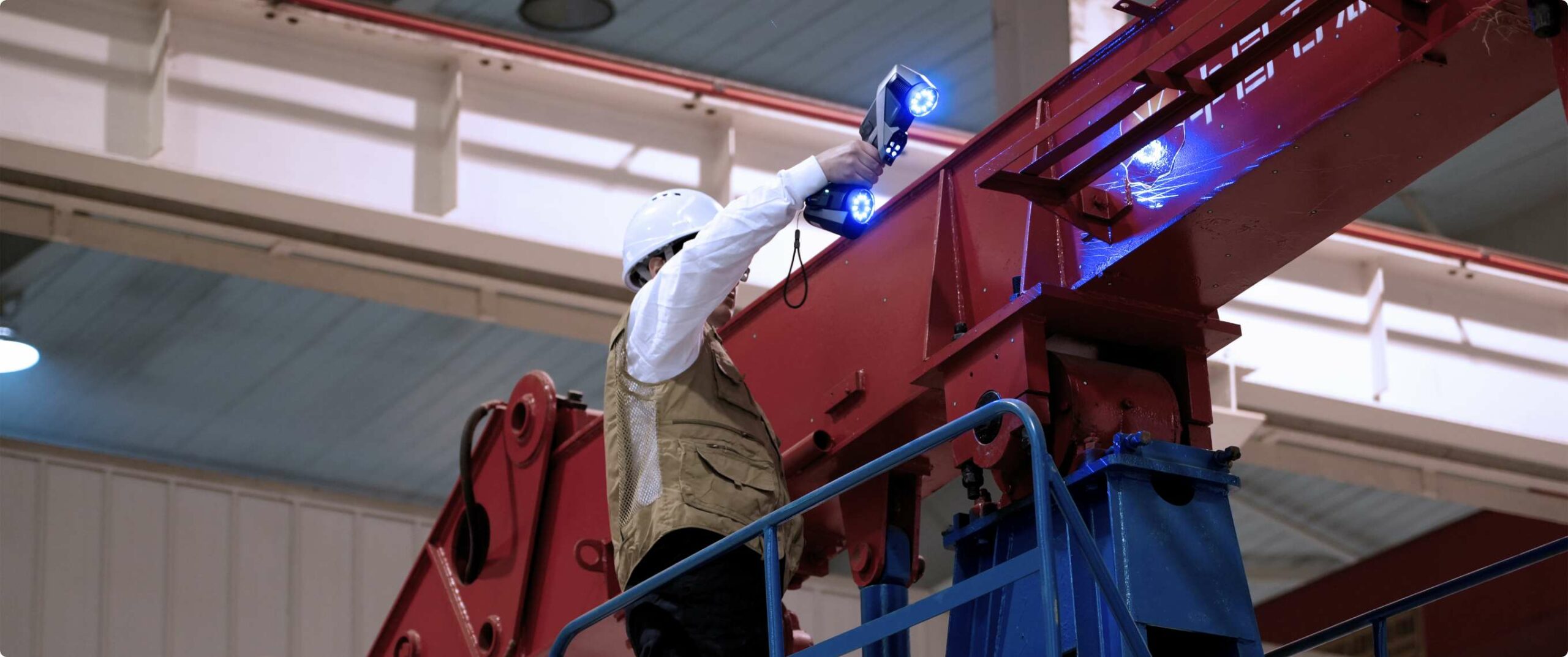

Piezas grandes
El sistema de fotogrametría adaptable es ideal para la medición de piezas grandes, ofreciendo una alta precisión volumétrica incluso en entornos complejos y de gran escala. Además, admite la optimización mediante dianas utilizando una barra de escala.
Su escaneo por infrarrojos de gran área mejora la eficiencia gracias a sus 38 líneas láser, una distancia de trabajo de 1,5 m y un área de escaneo de hasta 1440 × 1000 mm.
Escaneo de Detalles Finos y Medición de Alta Precisión
Escaneo de ultra alta precisión con láseres azules paralelos, perfecto para capturar detalles minuciosos de piezas como moldes de inyección y dientes de engranajes con una precisión excepcional.
Reconocimiento en escala de grises de alta precisión para diversos orificios y ranuras.
Admite tanto mediciones por láser como por escala de grises, siendo ideal para medir bordes de piezas estampadas y piezas irregulares.
Sistema 3D automatizado
Puede combinarse con el sistema automatizado de inspección 3D de SCANOLOGY, lo que permite una implementación sencilla y un control inteligente para realizar inspecciones automáticas por lotes sin esfuerzo.
Ficha técnica de los escáneres 3D
de la serie KSCAN E
de la serie KSCAN E
| ESPECIFICACIÓN | KSCAN-E | ||
|---|---|---|---|
| Escaneo modo estándar (ultrarrápido) | 108 cruces de láser azul (Quad Cross) | ||
| Escaneo modo extrafino (alta precisión) | 17 líneas de láser azul paralelas | ||
| Escaneo de agujeros profundos | 1 línea láser azul adicional | ||
| Fotogrametría incorporada | Sí (fotogrametría adaptable) | ||
| Precisión volumétrica | 0.015 mm + 0.030 mm/m | ||
| Resolución | 0.010 mm | ||
| Velocidad de escaneo | 8,290,000 mediciones/s | ||
| Área de escaneo | Hasta 1440 mm × 1000 mm | ||
| Rango de medición | 0.050 m – 8 m | ||
| Repetitividad | 0.020 mm | ||
Metrología Industrial KSCAN-E
Especificaciones del escáner 3D KSCAN-E, una solución equilibrada para control dimensional y digitalización.
¿Para qué tipo de control metrológico paramétrico está diseñado el escáner avanzado y paramétrico de matriz de fotones láser KSCAN-E de la línea metrológica de Vector 0?
Su nicho y foco técnico paramétrico principal estandarizado y algorítmico radica indisolublemente en posibilitar ejecuciones rápidas y de fiabilidad aplicable y auditable de alto rango a mediciones especiales, validaciones espaciales de matrices de inyección y los protocolos logísticos de estandarizada evaluación PPAP aplicables a sectores como el mecanizado CNC paramétrico espacial y aeronaval analítico.
¿Preserva de igual manera y grado el equipo láser de metrología continua KSCAN-E los rangos normativos ISO y exactitudes volumétricas aplicadas a una inspección automatizada o en configuraciones métricas operativas de matriz?
Por supuesto, la propia naturaleza del dispositivo lo hace excepcionalmente capaz de aportar las altísimas dimensionales submilimétricas requeridas bajo montaje o despliegues métricos analíticos de tipo automatizado de celda.
¿Se utiliza para evaluar métricas de desviaciones topológicas respecto al diseño de CAD y modelos paramétricos nativos y modelos de archivos STL en el entorno paramétrico normativo?
Efectivamente, de hecho es imprescindible y vital durante las validaciones de ingeniería dimensional.
