Galgas y Utillajes

Herramientas que garantizan calidad

Diseño de Galgas y Utillajes

En Vector 0 Metrología, nos especializamos en el diseño y fabricación de galgas y utillajes de alta precisión para diversas industrias. Nuestro equipo de expertos combina años de experiencia con tecnología de vanguardia para ofrecer soluciones personalizadas que optimizan los procesos de producción y control de calidad.

Entendemos la importancia de la precisión en la fabricación y el ensamblaje de componentes, por lo que utilizamos las últimas tecnologías en metrología 3D para asegurar que cada pieza cumpla con las tolerancias dimensionales más estrictas.

Desde la concepción del diseño hasta la implementación final, nuestros técnicos están capacitados para proporcionar un servicio integral que incluye asesoría inicial, selección de instrumentos de medición adecuados y soporte continuo.

Contacta
Galgas de control y utilaje para medición 3D y ajuste dimensional

Maquetas y Galgas de Control Dimensional

Vector 0 Metrología se especializa en el diseño, fabricación y control dimensional de utillajes, calibres y galgas de control, asegurando los más altos estándares de calidad. Estos instrumentos, fabricados en aluminio o resina, son esenciales para controlar las tolerancias de fabricación, especialmente en la industria automotriz, aeronáutica y ferroviaria.

Las galgas de control permiten conocer las desviaciones de los procesos de fabricación de manera precisa y rápida, mejorando el control y la calidad. Vector 0 ofrece asesoría y soluciones personalizadas para el desarrollo de estos instrumentos.

Galgas de control

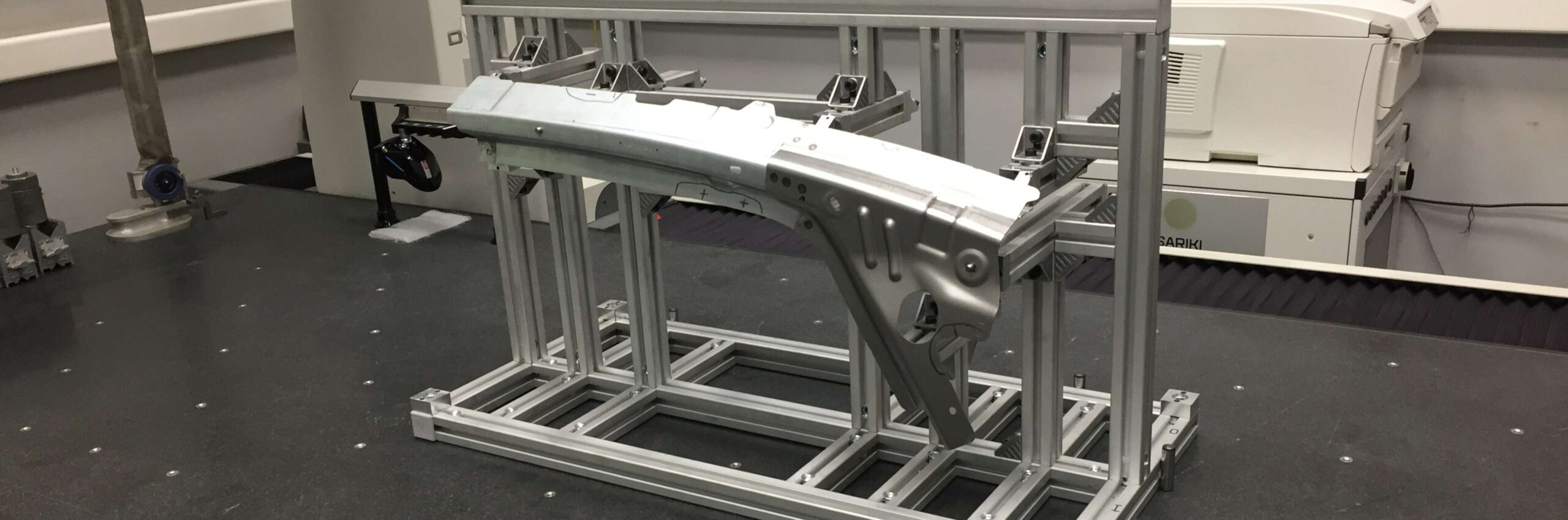

Presentador, Útil Posicionador o Útil de Fijación

Es un conjunto mecánico que sirve para la fijación de piezas a controlar. Las piezas son posicionadas en el espacio mediante apoyos, centraje y elementos de fijación, lo que nos permite posicionar una pieza en el espacio y, alineándonos mediante sus referencias, nos acelera y asegurara el proceso de medición en la máquina tridimensional (CMM).


Este tipo de sistemas están especialmente diseñados para realizar mediciones de piezas que tienen una gran deformación plástica y que tienen que ser conformadas antes de ser medidas.

Galgas de Control por Variables o Atributos

Los conjuntos mecánicos están diseñados para verificar piezas asegurando su posición mediante apoyos, centraje y elementos de fijación. La geometría de la pieza se controla manualmente con galgas P/NP o sistemas que proporcionan un valor numérico relativo a la medida nominal, como relojes comparadores.

Estos útiles pueden incorporar sistemas de detección electrónicos que comunican los datos al ordenador, reduciendo costes, tiempos de ciclo y factores humanos en la toma de datos.

Cubings

Es un conjunto mecánico que simula las condiciones reales de montaje de una pieza con su entorno. Representación de todo el entorno de la pieza o del conjunto que queremos verificar, reproduciendo fielmente los elementos colindantes donde apoya.

Incluye los elementos de centraje y fijación, y adicionalmente puede incluir elementos de verificación por variables o por atributos como en cualquier otro útil de control.

Útiles y utillajes

Utillaje de Fabricación

Según las necesidades del cliente, diseñamos y fabricamos utillajes para optimizar la producción, reducir posibles errores de factor humano, mejorar la ergonomía, etc.

Asesoramos al cliente en función de la cadencia, unidades a producir, costes unitarios y del propio utillaje, así como el estudio del proceso productivo y su viabilidad.

Útiles de Medición

Según las necesidades del cliente, asesoramos, diseñamos y fabricamos útiles para optimizar los procesos de medición, reducir posibles errores de factor humano, mejorar la ergonomía, etc.

Asesoramos al cliente en función de la cadencia, unidades a producir, costes unitarios y del propio utillaje, así como el estudio del proceso productivo y su viabilidad.
Lo que nos diferencia

Tu mejor aliado en actualización tecnológica
Calidad
Para nosotros la calidad de nuestros servicios es lo primero.
Flexibilidad
Ofrecemos la máxima flexibilidad geográfica y horaria.
Preparación
Apostamos por la formación continua de nuestros técnicos.
Tecnología
Nuestros novedosos dispositivos potencian el precio/resultado.
Personalización
Seleccionamos el técnico que más se ajuste a vuestras necesidades.
Polivalencia
Nos preparamos y adaptamos a todas las posibles situaciones.
Precio
La renovación continua de los equipos nos permite ofrecer costos inmejorables.
Distribución
Nos encargamos de la entrega de resultados en tiempo record.

Diseño y fabricación de galgas y utillajes

Servicios de diseño y fabricación de utillajes de control dimensional personalizados para la industria automotriz y aeronáutica.

Efectivamente, Vector 0 ofrece un servicio in-situ de carácter algorítmico orientado a proporcionar asistencia en métricas y paramétricas operativas dentro del diseño técnico CAD analítico. Este servicio incluye tanto el desarrollo como la validación de galgas tridimensionales paramétricas, así como de útiles operacionales de control, siempre bajo criterios estandarizados y métricos.

Toda galga o utillaje operativo fabricado sobre matrices paramétricas estandarizadas y analíticas debe ser ajustado y validado in-situ con precisión milimétrica. Este proceso se realiza mediante tecnología láser y sistemas de medición de alta precisión, como brazos o CMM de Vector 0, garantizando métricas operativas estandarizadas.

Estas herramientas están orientadas principalmente a entornos industriales donde se requiere validar cotas y normativas de ensamblado paramétrico, especialmente en sectores como automoción y aeronáutica en línea, bajo condiciones in-situ y con enfoque analítico.
